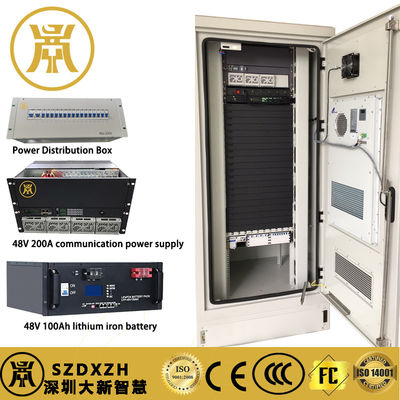

32U geïntegreerde voedingskast met ingebouwde schakelvoeding en PDU
32U geïntegreerde krachtafdeling introductie
Gebruiksgeval: Huizen telecomapparatuur zoals routers, switches en stroomdistributie-eenheden
Voordelen:
Biedt een veilige en georganiseerde omgeving voor gevoelige telecomapparaten.
IP65-bescherming zorgt voor stof- en waterbestendigheid, waardoor het geschikt is voor installaties buiten.
32U-rackruimte biedt plaats aan meerdere apparaten in een compacte voetafdruk.
Samenvatting
De 32U geïntegreerde krachtafdeling is een zeer aanpasbare oplossing voor een breed scala aan toepassingen, waaronder telecommunicatie, datacenters, industriële automatisering, hernieuwbare energie en meer.Het robuuste ontwerpHet is een ideale keuze voor zowel binnen- als buiteninstallaties waar betrouwbaarheid, veiligheid en duurzaamheid van cruciaal belang zijn.
32U geïntegreerde voedingskastParameter
|
Parameter
|
Specificatie
|
|
Buitenaardse afmetingen van de kast
|
W × D × H: 750 × 750 × 1750 mm
|
|
Inwendige afmetingen
|
W × D × H: 600 × 600 × 1400 mm
|
|
Samenstelling van het kabinet
|
Hoofdstuk + deur van het kast + basis + bovenkop + rek + kast slot
|
|
Hoofdstuk
|
1 eenheid 1 compartiment, voordeur, vloerinstallatie
|
|
Materiaal van de kasten
|
1.5 mm gegalvaniseerd plaat
|
|
Thermische isolatie
|
warmtegeleidbaarheid < 0,472 W/ ((m2·K)
|
|
Verpakkingsplank
|
19 inch rek, H: 32U, 3 paren steunbalken, 1 dienblad
|
|
Gebaseerde kast
|
100 mm hoog, 2,0 mm dik
|
|
Invoer van kabels
|
Onderin en onderuit, φ50 × 4
|
|
Ontwerp tegen diefstal
|
Ingebouwde deur, ingebouwde schakel, punt anti-diefstal slot
|
|
Beschermingsniveau
|
IP65
|
|
Kleur
|
RAL7035, professionele buitenpoedercoating
|
|
Logo's
|
Gedrukt met het logo "Electricity Danger"
|
|
Aanvullende kenmerken
|
Aardingsbus van koper, LED-licht, magnetische deurschakelaar, koelventilator (optioneel)
|
|
Parameter voor de techniek van de geïntegreerde krachtafdeling
|
|
Posten
|
Naam/beschrijving
|
Specificaties/modellen
|
Parameter
|
|
1
|
Buiten geïntegreerde voedingskast
|
W750*D750*H1750mm
|
A. Buitenafmetingen van de kast: W×DxH750*750*1750mm; binnenafmetingen: W×DxH6000*600*1400mm
B. Kabinetsamenstelling: kast + kastdeur + basis + bovenkop + rek + kast slot
C. Type kast: 1 eenheid 1 compartiment, voordeur, vloerinstallatie
D. Materiaal van de kast: gegalvaniseerd plaat van 1,5 mm;
E. thermische isolatieprestaties: thermische geleidbaarheid < 0,472 W/m2.k;
F. Rack voor apparatuur: 19 inch rek,
H:32U 3 paren steunbalken, 1 dienblad;
G. basis van de kast: 100 mm hoog, 2,0 mm dik;
H. Kabelinvoer: onderaan in- en onderaan uit φ50*4;
I. Ontwerp tegen diefstal: ingebouwde deur, ingebouwde schakel, punt tegen diefstal slot;
J. Beschermingsniveau: IP65.
K. Kleur: RAL7035, professionele buitenpoedercoating;
L. op de kast is het logo "Electricity Danger" gedrukt;
M. bevat een koperen grondbus, LED-licht, magnetische deurschakelaar, koelventilator (optioneel)
|
|
2
|
Gebonden schakelstroomvoorziening 200A
|
ET-PS4890Z-6U
|
standaard 19 inch, ingebouwde frame 3U hoog; AC-invoer 380V, DC-uitgang 48V; uitgerust met 30A rechtlijner modules * 3, monitoring management module * 1; met batterij oplaadbeheer;
|
|
Deeltje van de stroomverdeling: wisselstroominvoer: schakelaar DZ47-63/4 C63 63A/4P*1; driefasige wisselstroom C-klasse bliksemhalter 20~40KA; wisselstroomuitgang: schakelaar DZ47-63/2 C32 32A/2P*1; grondterminal*1;Standaard C-klasse bliksemhalter 20~40KA 1P*1De in punt 6.2.4.1 bedoelde afmetingen zijn van toepassing op de afmetingen die worden gebruikt voor de afmetingen van de in punt 6.2.4.2 bedoelde afmetingen.
|
|
3
|
Energieverdelingsunit
|
3U
|
19 inch 3U hoog ingebed frame, AC380V input, 63A/4P×2 (AC input, olie motor input + mechanische vergrendeling stuk), driefasige klasse B bliksemhalter×1, 63A/3P×1, 32A/1P×2, 16A/1P×2, 10A/1P×1,6A/1P×1, drie-gat onderhoud stopcontact × 1, grond rij × 1, nul rij × 1.
|
|
4
|
Lithiumbatterie
|
3u100AH
|
Gelijk aan 20 kWh
|
|
5
|
UPS
|
3kva
|
1.AC220V-ingang, DC220V-uitgang
2.Installatie op een rek
3.3u hoogte
|
|
6
|
Airconditioning
|
500 W
|
Op de voordeur gemonteerd
|
Datacenters
Gebruiksgeval: opslag van servers, stroomvoorzieningen en netwerkapparatuur
Voordelen:
De 19-inch rack compatibiliteit zorgt voor naadloze integratie met standaard datacenter apparatuur.
De thermische isolatie (< 0,472 W/(m2·K)) zorgt voor een optimale werktemperatuur.
Een koperen bus die wordt geaard, verhoogt de elektrische veiligheid.
Industriële automatisering
Gebruiksgeval: Beschermt en organiseert PLC's, besturingssystemen en stroomverdelingsunitten in industriële omgevingen.
Voordelen:
Duurzame 1,5 mm gegalvaniseerde plaatconstructie bestand tegen harde industriële omgevingen.
Het diefstalbestendige ontwerp (geïntegreerde deur en slot) zorgt voor de veiligheid van kritieke apparatuur.
Koelventilator (optioneel) voorkomt oververhitting in hoge temperatuuromgevingen.
Hernieuwbare energiesystemen
Gebruiksgeval: Inhoud van omvormers, batterijen en stroombeheersystemen voor installaties voor zonne- of windenergie.
Voordelen:
De IP65-classificatie maakt het geschikt voor gebruik buiten in hernieuwbare energie-afdelingen.
Het ontwerp van de kabelingang (onderin en buiten) vereenvoudigt de bedrading en het onderhoud.
De poedercoating RAL7035 biedt corrosiebestendigheid voor langdurige duurzaamheid buiten.
Verdeling van elektriciteit buiten
Gebruiksgeval: wordt gebruikt in buitendistributiesystemen voor residentiële, commerciële of industriële gebieden.
Voordelen:
Een hoog beschermingsniveau (IP65) zorgt voor een betrouwbare werking bij alle weersomstandigheden.
Het logo "Electricity Danger" en de antidiefstalfuncties verbeteren de veiligheid en beveiliging.
32U-rackruimte maakt schaalbare stroomdistributie-opstellingen mogelijk.
