De UPS-serie voor binnen- en buitenmuursystemen bestaat uit één speciale UPS-vermogensmodule voor communicatie van de E-serie of een speciale inverter-vermogensmodule voor communicatie van de N-serie.met een uitgangsvermogen van 500VA tot 3000VA, optioneelHet systeem kan binnen of buiten aan de muur worden gemonteerd en vormt een ononderbroken stroomvoorziening met de batterij.
■ Met de onbemande werking is het beter geschikt voor plaatsen met weinig bewaking, zoals basisstations en bergtoppen
Uitgerust met een hoogstroomoplaad- en beheersysteem kan het zich aanpassen aan het beheer van lithium-ijzerfosfaatbatterijen of gewone loodzuurbatterijen
Volledig gebruik van DSP digitale besturingstechnologie, het product is stabieler en de kwaliteit is superieur
■ Werkbereik van wisselstroominvoerspanning: 172-268Vac
Bij actieve vermogensfactorcorrectie kan de vermogensfactor tot 0 bedragen.98
DC-invoeroverspanning en -onderspanning
De belastingvermogensfactor is 0.8, met een grotere draagkracht
Het systeem werkt binnen een breed temperatuurbereik van -15 °C tot +55 °C
■ Een breed frequentiebereik van de ingangsspanning, dat normaal kan werken, zelfs in afgelegen gebieden met extreem zware energieomgevingen, waardoor de tijd van ontlading van de batterij wordt verkort en de levensduur van de batterij wordt verlengd
Dubbele transformatie online werkmodus, nul schakelen, zorgt effectief voor de veiligheid en betrouwbaarheid van de lading werking
■ Uitgebreide afstandsbewakingsfunctie, met standaard RS232-interface, RS485-interface en optionele netwerkbewakingskaart, ook droge contacten kunnen worden geselecteerd,
Beschermingsniveau: IP54 voor gebruik buiten en IP20 voor gebruik binnen
Technische parameters van de buitentelecomkasten met paalmontage:
| Model |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| capaciteit van de naamplaat |
500VA/400W |
1KVA/800W |
2KVA/1,6KW |
3KVA/2,4KW |
| AC-invoer |
Nominale spanning 220VAC, inlaatharmonische 3% |
| DC-invoer |
Bepaling 12V |
Standaard 24V |
Standaard 24V |
Bepaling 48V |
Bepaling 48V |
Bepaling 48V |
| AC-uitgang |
220 V AC-omvormer; |
| Dynamische spanningsovergangen: 5%; |
| Dynamische tijdelijke hersteltijd: 60 ms; |
| THD:3% ((lineaire belasting); THD:8% ((niet-lineaire belasting); |
| Overbelastingcapaciteit: 130% continu ten minste 20 s; |
| Piekcoëfficiënt van de uitgangsstroom:31; |
| DC- en wisselstroomschakeltijd: 0 ms; |
| Invert to bypass schakeltijd:4 ms |
| Laadstroom |
5 tot en met 7A |
| Beschermingsfunctie |
DC-invoeroverspanningsbescherming, onderspanningsbescherming, uitgangsoverspanningsbescherming, overbelastingbescherming, overtemperatuurbescherming, kortsluitbescherming |
| Operatiemodus |
Voorkoppelingen |
Voorkantbewerking gevolgd door bedrading |
Omgevingsparameter van de kast
| Milieuparameters |
Milieuvoorwaarden voor gebruik |
Omgevingsomstandigheden voor vervoer |
Omgevingsomstandigheden voor opslag |
in overeenstemming met |
Notities |
| type |
Parameter |
Eenheid |
Relevante normen |
| Weer |
externe temperatuur |
lage temperatuur |
°C |
-40 |
-40 |
- 25 |
YD/T1058-2000中 |
"-40°C kan op volle lading starten, |
| hoge temperatuur |
°C |
45 |
70 |
55 |
4.1.1 en 4.1.2 |
"+55~+65°CLinear derating20%. |
| Temperatuurverschillen |
°C/min |
/ |
1 |
/ |
ETS300019-2-2T2.3 |
|
| luchtvochtigheid |
relatieve luchtvochtigheid |
% |
5-90 |
90 ((40±2°C) |
/ |
YD/T1058-2000 in het midden.1.3 |
Kortetermijntestvereisten: 0-95%, maximale waarde van 95%, niet-condenserend |
| |
luchtdruk |
lage druk |
Kpa |
86 |
70 |
70 |
YD/T1058-2000 in het midden.1.4 |
Alleen van toepassing op modules |
| |
hoge atmosferische druk |
Kpa |
106 |
106 |
106 |
|
| Hoogte |
m |
≤ 4000 |
Wanneer de hoogte 2000 m overschrijdt, daalt de temperatuur met 0,5 °C voor elke verhoging van 100 m |
Elektrische kenmerken
| 1 Inputkenmerken |
| |
| Reeksennummer |
project |
technische vereiste |
Eenheid |
Notities |
| 1.1 |
Inlaatspanning |
90 ¢ 300 |
Vac |
176-300Vac volbelastingsuitgang, 90-175Vac verlaagdbelastingsuitgang |
| 1.2 |
Maximale invoerstroom |
57 |
Een |
|
| 1.3 |
Invoerstroom |
220 |
Vac |
Fase-spanning |
| 1.4 |
Invoerspanningsfrequentie |
De typische waarde is 50/60. |
Hz |
|
| 1.5 |
Invoervermogenfactor |
≥ 0.99 |
|
Werktoestand met volle belasting |
| |
| |
| 2 uitgangskenmerken |
| |
| Reeksennummer |
project |
technische vereiste |
Eenheid |
Notities |
| 2.1 |
Nominale uitgangsspanning |
- 54 |
Vdc |
IN220Vac |
| 2.2 |
Uitgangsspanningsgebied |
-42 ¢ -58 |
Vdc |
Regulerbaar door middel van monitoring (testvoorwaarde: geen belasting) |
| 2.3 |
Nominale uitgangsstroom |
150 |
Een |
|
| 2.4 |
Uitgangsclassificatievermogen |
8.7 |
KW |
|
| 2.5 |
Outputgolf en geluid |
≤ 200 |
mVp-p |
De bandbreedte van de oscilloscoop moet 20 MHz zijn. |
| Probe parallel met condensator 10u+104 |
| 2.6 |
Start-outputvertraging |
3 ¢ 8 |
S |
IN 220Vac, |
| 2.7 |
Voltage-stabilisatie nauwkeurigheid |
≤ ± 1% |
|
|
| 2.8 |
Ruisindex |
Breedbandoverlast |
≤ 100 |
mV |
3.4 ¢ 150 kHz |
| Geluidsspanning |
≤ 30 |
mV |
150 ∼ 30 MHz |
| Gewicht van het telefoonbalans |
≤ 2 |
mV |
|
| geluidsspanning |
| 2.9 |
dynamiek |
overschrijdingsamplitude |
△V: ≤ 5 |
% Vo |
25% ∼50% ∼25% |
| in reactie op |
hersteltijd |
△t: ≤ 500 |
μS |
Verandering van de belasting van 50%~75%~50% |
| 2.1 |
Ongelijke stroomverdeling |
≤ 5% |
|
Module parallel 50% -100% nominale kracht |
| (Functionele modules kunnen parallel werken) |
| 2.11 |
temperatuurcoëfficiënt |
±0.02 |
%/°C |
|
| 2.12 |
output-efficiëntie |
≥ 95% |
|
220Vac/Nummerbelasting (typische waarde), hoog-efficiëntiemodule |
| ≥92% |
|
220Vac/Nummerbelasting (typische waarde), universele module |
| ≥ 87% |
|
110VAC/nominale belasting |

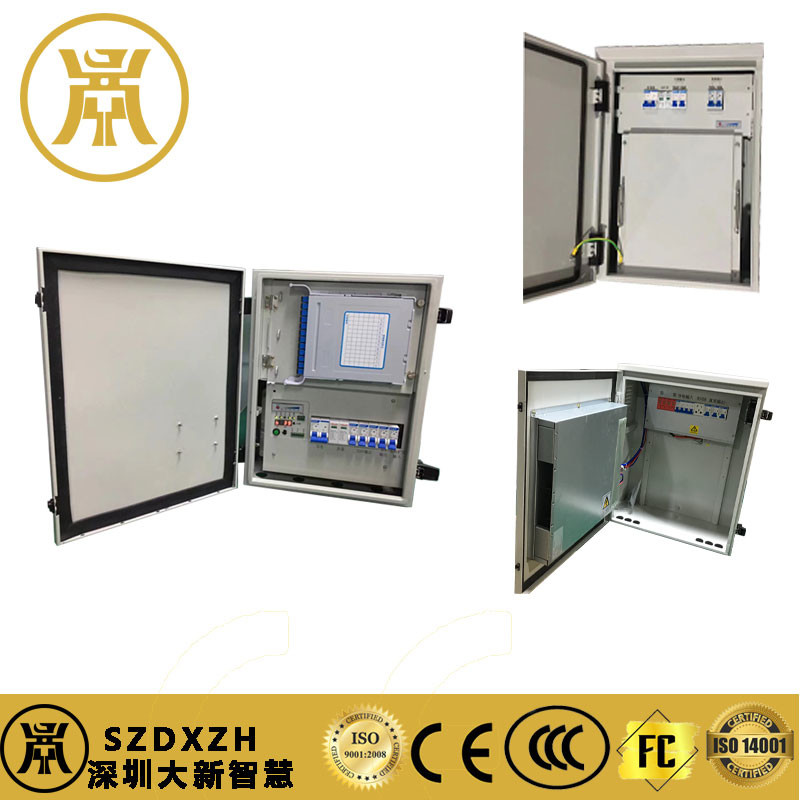

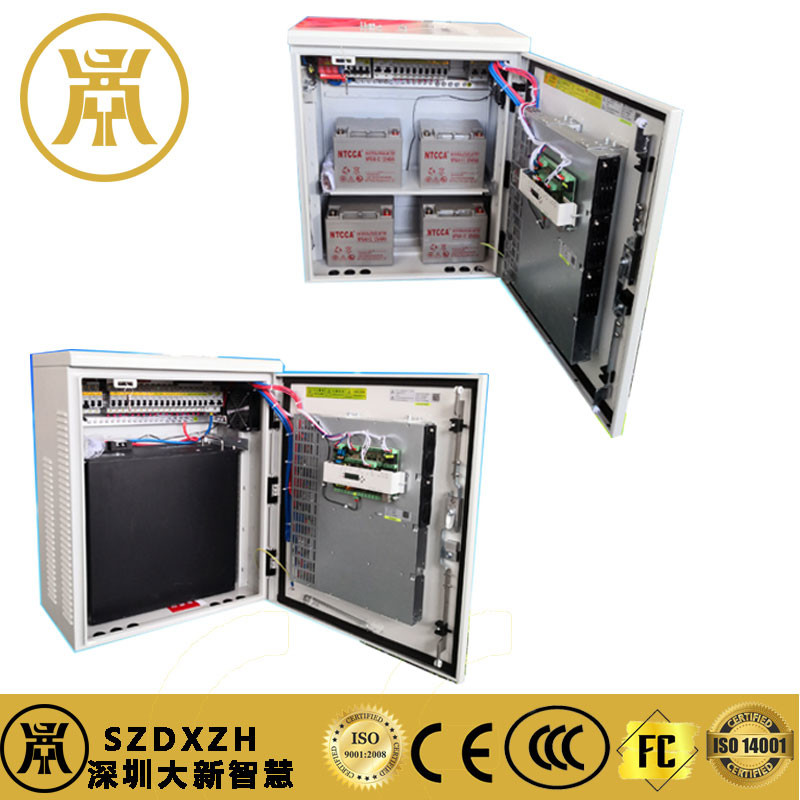

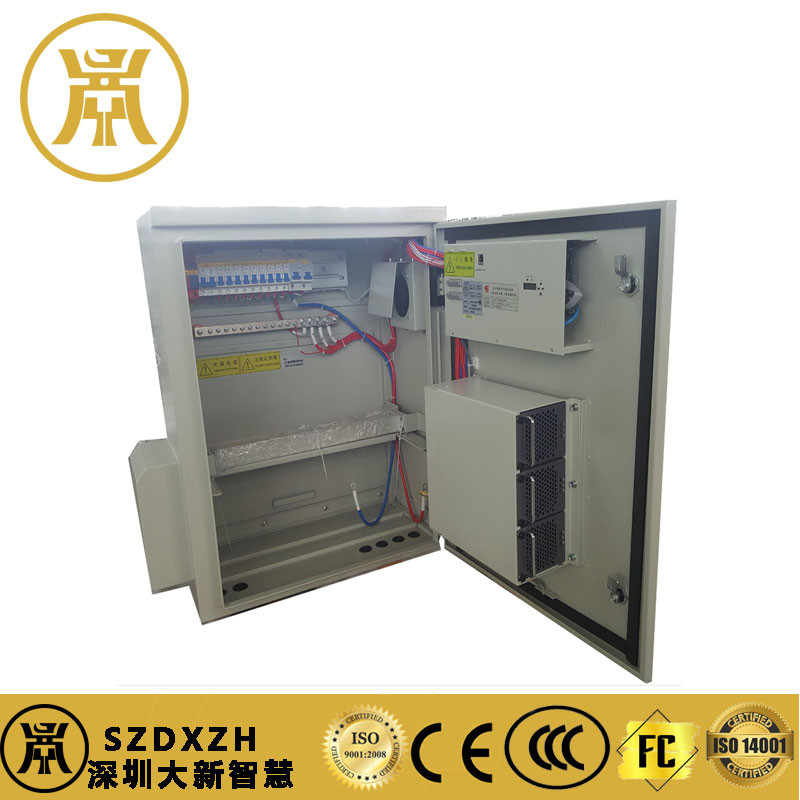

Producten echte foto's en onze fabriek:
