Toepassing:
Telecommunicatie: Deze kasten worden vaak gebruikt in telecom-locaties om stroom te leveren aan basisstations en andere apparatuur.terwijl de rechtgever wisselstroom omzet in gelijkstroom, die doorgaans vereist is voor telecomapparatuur.
Hernieuwbare energiesystemen: In installaties voor zonne- of windenergie kunnen op maat gemaakte kasten PDU's en rechtlijners bevatten om het opgewekte en aan batterijen of het elektriciteitsnet gedistribueerde stroom te beheren.
Afgelegen faciliteiten: Voor afgelegen locaties waar de stroomvoorziening beperkt of onbetrouwbaar is, bieden deze kasten een stabiele en efficiënte manier om de stroombehoeften van apparatuur zoals bewakingscamera's te beheersen,milieubewakingssystemen, en afstandsbediening.
Datacenters: Outdoor datacenters of edge computing installaties kunnen deze oplossingen gebruiken om een consistente stroomtoevoer en back-up te garanderen, warmteafvoer en milieuproblemen te beheersen.
Industriële toepassingen: Bedrijven die machines buiten bedienen, zoals olie en gas, mijnbouw en bouw, kunnen deze kasten gebruiken voor de distributie van stroom en voor de bescherming van gevoelige apparatuur tegen de elementen.
Infrastructuurprojecten: Ze kunnen worden ingezet in infrastructuurprojecten, zoals verkeerscontrolesystemen of slimme stadstoepassingen, om continue stroom te garanderen voor sensoren, lichten en communicatieapparatuur.
Militaire toepassingen: Op maat gemaakte kasten worden ook in militaire omgevingen gebruikt voor het aansturen van communicatieapparatuur en commandocentra in veldoperaties.
| Outdoor Telecom CabinetLijst met productparameters |
| Aantal |
Naam/beschrijving |
Specificatie/model |
Parameter |
| 1 |

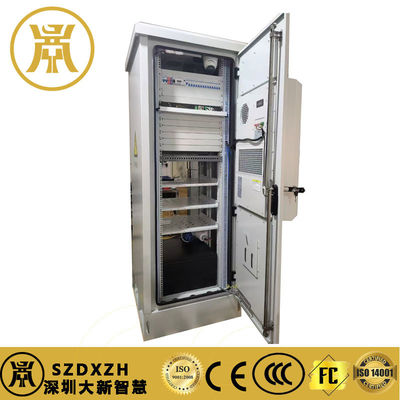

Buiten geïntegreerd
stroomkast |
900*900*2150 |
A. Afmetingen van de kast:W×DxH900*900*2150mm;Interne afmetingen:W×DxH800*800*1800mm
B. Samenstelling van de kast:kastcarosserie+kastdeur+basis+topdek+rak+batterijlaagbord+kastslot
C. Kastentype: 1 eenheid, 1 compartiment, voordeur, vloermontage
D. Materiaal voor kasten:1.5 mm gegalvaniseerd plaat;
E. thermische isolatieprestaties:warmtegeleidbaarheid < 0,472 W/ ((m2.k);
F. bovenste uitrustingsrack:19 inch rack,22U, 3 paren steunbalken,1 pallet; de onderste twee batterijracks kunnen maximaal 2 sets 48200AH loodzuurbatterijen bevatten;
G. basis van de kast: 100 mm hoog,2.0 mm dik;
H. Invoermethode:onderin en onderuit met een diameter van 50*4;
I. Ontwerp tegen diefstal: ingebouwde deuren, ingebouwde schakels, punt- en puntluizen;
J. IP-beschermingsniveau:IP65;
K. Kleur:RAL7035,professionele buitenpoedercoating;
L. Schermdrukken van kasten met het etiket "Gevaar van elektriciteit";
M. Inclusief koperen grondslagstaaf,LED-licht, deurmagnetische schakelaar en koelventilator (optioneel) |
| 2 |
Ingebedde schakel
stroomvoorziening 200A |
ET-PS48200Z-6U |
Standaard 19 inch, ingebouwde plug-in frame 3U hoog;AC input 220V,DC output 48V;
met 330A rechtlijningsmodules en 1 monitoring- en beheermodule;batterijvermogen
beheer van de tarieven; |
AC-invoer: luchtschakelaar DZ47-63/2P C6363A/2P*1;
driefasige wisselstroom bliksemhalter van klasse C 20-40KA;
Communicatie-uitgang: luchtschakelaar DZ47-63/2 C3232A/2P*1;
Grondingsterminal*1; gelijkstroom-tilstandhouder voor bliksem 20-40KA1P*1 van klasse C;
DC-uitgang:
Voor de onderstaande categorieën:
Schakelaar zonder batterij: DZ47-125/1125A/1P*2. |
| 3 |
Distributie-eenheid
(optioneel/aanpasbaar) |
3U |
19 inch 3U hoge ingebouwde plug-in frame,
AC380V-invoer, 63A/4P×2 ((AC-invoer, olie-motor-invoer + mechanische vergrendelingsplaat), driefasige bliksemhalter van klasse B × 1,63A/3P × 1,
32A/1P×2,16A/1P×2,10A/1P×1,6A/1P×1,
drie-gat onderhoudspoort × 1,
grond
rij × 1, nul rij × 1. |
| 4 |
Lithiumbatterij/lood
zuurbatterij (optioneel) |
3u 100AH |
48V 100AH |
| 5 |
FSU |
iU |
8 RS485 seriepoorten, 8 DI-invoeringen, 4 DO-droge uitgangen, 1 statusdetectie van het elektriciteitsnet
Invoer,1 wateronderdompelingsdetectieinvoer,1 ingebouwde trillingssensor,1 USB-interface,1 RJ45 IP
Port 1, console debugging port, port bliksem en overspanning bescherming.
De software wordt geleverd met een webmanagementinterface, die de configuratie van
de verzamelaar via een webbrowser, alsmede het bekijken van verzamelde gegevens in realtime,alarmen,
Het is ook mogelijk om historische gegevens en alarmen te raadplegen.
via SNMP of B-interface toegang tot het backend-monitoringssysteem. |
| 6 |
Camera |
2 miljoen infrarood
hemisfeer |
|
| 7 |
UPS |
3 KVA |
|
| 8 |
Communicatie-lucht |
1500 W |
AC 220V |
Inlaat van de kabel
De toegangspunten van de kabels bevinden zich achter de kast, 6 bovenaan en 4 onderaan en kunnen gemakkelijk worden opgewaardeerd.
Grondbescherming
De kast bevat een koperen grondslagstaaf met een anti-corrosiecoating.
Het metalen deel van de kast dient met elkaar verbonden te zijn en met een aardingsbalk te worden verbonden.
Beschermende aarding van andere apparatuur in de kast moet aan de aardingsstaaf worden aangesloten.
