De UPS-serie voor binnen- en buitenmuursystemen bestaat uit één speciale UPS-vermogensmodule voor communicatie van de E-serie of een speciale inverter-vermogensmodule voor communicatie van de N-serie.met een uitgangsvermogen van 500VA tot 3000VA, optioneelHet systeem kan binnen of buiten aan de muur worden gemonteerd en vormt een ononderbroken stroomvoorziening met de batterij.
■ Met de onbemande werking is het beter geschikt voor plaatsen met weinig bewaking, zoals basisstations en bergtoppen
Uitgerust met een hoogstroomoplaad- en beheersysteem kan het zich aanpassen aan het beheer van lithium-ijzerfosfaatbatterijen of gewone loodzuurbatterijen
Volledig gebruik van DSP digitale besturingstechnologie, het product is stabieler en de kwaliteit is superieur
■ Werkbereik van wisselstroominvoerspanning: 172-268Vac
Bij actieve vermogensfactorcorrectie kan de vermogensfactor tot 0 bedragen.98
DC-invoeroverspanning en -onderspanning
De belastingvermogensfactor is 0.8, met een grotere draagkracht
Het systeem werkt binnen een breed temperatuurbereik van -15 °C tot +55 °C
■ Een breed frequentiebereik van de ingangsspanning, dat normaal kan werken, zelfs in afgelegen gebieden met extreem zware energieomgevingen, waardoor de tijd van ontlading van de batterij wordt verkort en de levensduur van de batterij wordt verlengd
Dubbele transformatie online werkmodus, nul schakelen, zorgt effectief voor de veiligheid en betrouwbaarheid van de lading werking
■ Uitgebreide afstandsbewakingsfunctie, met standaard RS232-interface, RS485-interface en optionele netwerkbewakingskaart, ook droge contacten kunnen worden geselecteerd,
Beschermingsniveau: IP54 voor gebruik buiten en IP20 voor gebruik binnen
Technische parameters van de buitentelecomkasten met paalmontage:
| Model |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| Capaciteit van de naamplaat |
500VA/400W |
1KVA/800W |
2KVA/1,6KW |
3KVA/2,4KW |
| AC-invoer |
Nominale spanning 220VAC, inlaatharmonische 3% |
| DC-invoer |
Bepaling 12V |
Standaard 24V |
Standaard 24V |
Bepaling 48V |
Bepaling 48V |
Bepaling 48V |
| AC-uitgang |
220 V AC-omvormer; |
| Dynamische spanningsovergangen: 5%; |
| Dynamische tijdelijke hersteltijd: 60 ms; |
| THD:3% ((lineaire belasting); THD:8% ((niet-lineaire belasting); |
| Overbelastingcapaciteit: 130% continu ten minste 20 s; |
| Piekcoëfficiënt van de uitgangsstroom:31; |
| DC- en wisselstroomschakeltijd: 0 ms; |
| Invert to bypass schakeltijd:4 ms |
| Laadstroom |
5 tot en met 7A |
| Beschermingsfunctie |
DC-invoeroverspanningsbescherming, onderspanningsbescherming, uitgangsoverspanningsbescherming, overbelastingbescherming, overtemperatuurbescherming, kortsluitbescherming |
| Operatiemodus |
Voorkoppelingen |
Voorkantbewerking gevolgd door bedrading |
| Component |
Configuratie |
Notities |
| AC-distributie-eenheid |
Mededeling inzake bliksembescherming |
Klasse C:20 tot en met 40KA |
|
| Communicatie-invoer |
63A/2P*2 |
De grensbreukcapaciteit ICU ≥6kA, de kortcircuitsegmentatiecapaciteit Ics ≥6kA |
| Intelligente instrumenten (optioneel) |
DDS3366P-3Type eenfasige drieweg elektrische energiemeter |
Kan wisselstroomspanning, stroom, elektrische energie, drie-weg-invoer schakelaar waarden, enz. detecteren. |
| Rectificatormodule |
RM4850*3 |
|
| Monitoring eenheid |
SM32 |
|
| DC-distributie-eenheid |
Accu-schakelaar |
100A/1P*2 |
De maximale breukcapaciteit Icu ≥ 20kA en de bedrijfsbreukcapaciteit Ics ≥ 15kA bij kortsluiting |
| Een keer uitzetten. |
63A/1P*1;32/1P*2;20/1P*2 |
|
| Verschillende gebruikersconfiguraties zijn optioneel |
| tweede ontkoppeling |
20A/1P*1;10A/1P*2; |
Beperkte breukcapaciteit ICU ≥ 6 ka en lopende kortsluitcapaciteit ICS ≥ 6 ka |
| Gelijkstroomweerbescherming |
Klasse C:10 tot en met 20KA |
Configuratie omvat bliksembeschermingsplaat |
| 150AWandgebouwde stroomvoorziening |
Afmetingen: 700H * 350D * 580W, inclusief temperatuurregelsysteem |
|

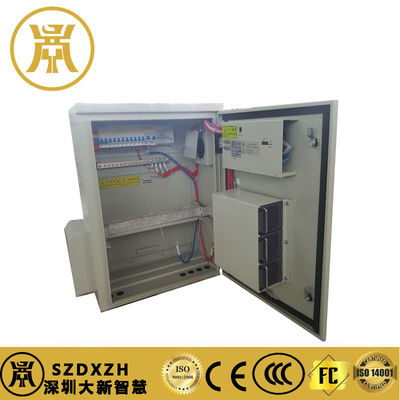

Producten echte foto's en onze fabriek:
