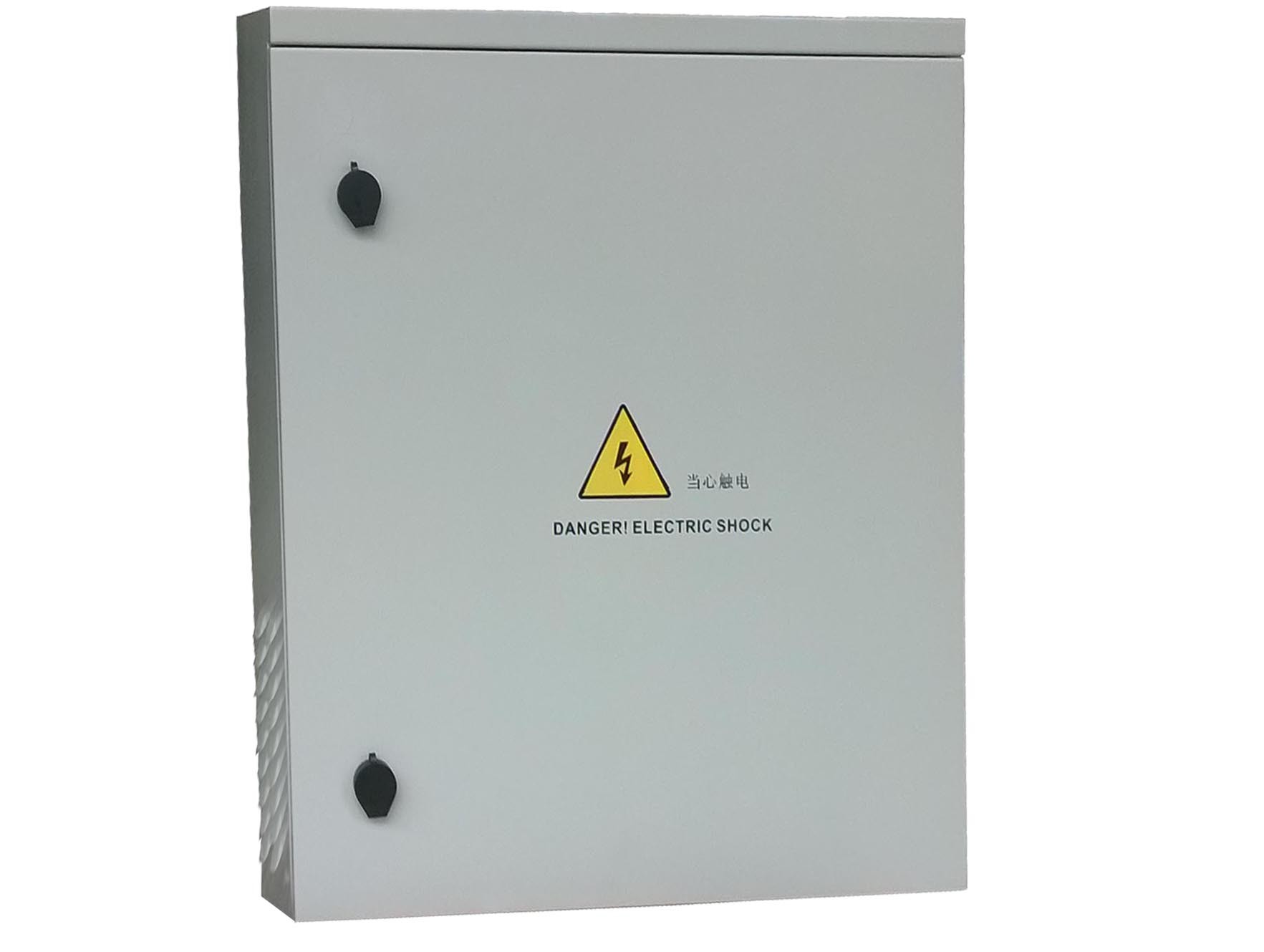

IP55 Verstroomingskast Wandgebouwde kast met stroomtoevoer

1 set
MOQ
Onderhandelbaar
Prijs
IP55 Verstroomingskast Wandgebouwde kast met stroomtoevoer
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productnaam: Het Kabinet van de machtsdistributie
Kleur: Ral7035 of Ral7032
Type: Distributie doos,batterij / meter doos,buiten
Beschermingsniveau: IP55
Uiterlijke afmetingen: 600*800*450 mm
Toepassing: Electric Power-Systeem
Markeren:

IP55 Verstroomingskast

,

Wandkas met stroomvoorziening

,

IP55 kast met voedingsbron
Basis informatie
Plaats van herkomst: Shenzhen, China
Merknaam: Daxin
Certificering: ISO9001,CE,3C,FCC,TLC,IP55
Modelnummer: DX-P-150A-50AH
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Houten kast
Levertijd: 20-40 dagen
Betalingscondities: T/TD/A, Western Union, Paypal, enz.
Levering vermogen: 3000 stuks per maand
Productomschrijving

Buitenmuurstroomvoorziening/buitenenergieopslag Communicatie-energievoorziening/buitenmuurstroomvoorziening

DX-P-150A-50AHwandmontage wordt gebruikt in communicatiesystemen met een maximale totale capaciteit van 150A, geschikt voor wandmontage, vloermontage, paalmontage en andere installatiemethoden.Het is geïntegreerd in een communicatie-stroomvoorziening., AC/DC-verdeling, temperatuurregeling, bewaking, bliksembescherming en grondsysteemfuncties en heeft een volledig batterijbeheer,zoals batterij laagspanningsbeschermingsfunctie en belastingverwijderingsfunctieHet kan temperatuurcompensatie, automatische spanningsregulatie, stroombeperking, batterijcapaciteitsberekening, online batterijtesting, energiebesparende slaap en andere functies bereiken.Netwerkopzet van het elektriciteitssysteem, met meerdere communicatie-interfaces zoals RS232/RS485 en droge contacten, flexibele netwerken, afstandsbewaking en onbemande bediening.het heeft een volledig bliksembeschermingsontwerp voor zowel AC- als DC-zijde, evenals uitgebreide storingsbescherming en storingalarmfuncties. Beheer en onderhoud van de voorzijde van het energiesysteem. Het energiesysteem is eenvoudig te bedienen, te installeren en te onderhouden,en geschikt is voor situaties waarin het elektriciteitsnet sterk fluctueert, zoals basisstations, kleine en middelgrote uitwisselingen, satellietcommunicatie en datakommunicatie.



Beginselen van het energiesysteem

De systeeminvoer wordt via een 63A/2P schakelaar naar de invoer van de rectificatormodule gestuurd.

De rechtstellermodule werkt parallel en de gelijkstroomuitgang is via een busbar verbonden met twee back-upbatterijen en gelijkstroombelastingen.gebruikers voorzien van een aan/uit bedieningsfunctie voor elke belasting en bescherming tegen overbelasting en kortsluitingen.

Onder normale systeemomstandigheden,de verschillende parameters van de rectificatormodule en de distributie-eenheid worden door de bewakingsmodule bestuurd en werken volgens hun vooraf bepaalde parameters of gebruikersopdrachten;Als de elektriciteitsvoorziening uitvalt, schakelt het systeem over op de batterij.Wanneer de batterijspanning daalt naar een power-down spanning punt, controleert de monitoringsmodule de stopcontactor om de batterij te bedienen en de belasting af te sluiten; wanneer de batterijspanning daalt tot het batterijbeschermingsspanningspunt,de monitoringsmodule regelt de werking van de secundaire stopcontactor, waardoor de verbinding tussen het energiesysteem en de batterij wordt afgesloten en de batterij tegen overmatige ontlading wordt beschermd.Wanneer de externe elektriciteitsvoorziening is hersteld en de rechtstellermodule weer opstartDe monitoringsmodule kan de werkstatus van het gehele elektriciteitsdistributiesysteem detecteren en controleren.Gebruikersopdrachten kunnen worden uitgevaardigd via het toetsenbord op het monitoringsmodule paneelDe werkstatus en de parameters van het systeem kunnen worden weergegeven op het LCD-scherm van de monitoringsmodule, de lokale backend-pc en de centrale afstandsbediening..Het systeem kan verschillende omgevingsvariabelen verzamelen, waaronder rook, deurmagneten, onderdompeling in water, temperatuur en vochtigheid, door passende sensoren te configureren.



Algemene structuur

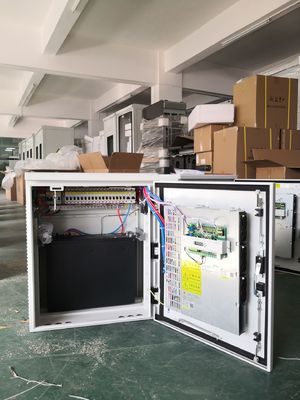

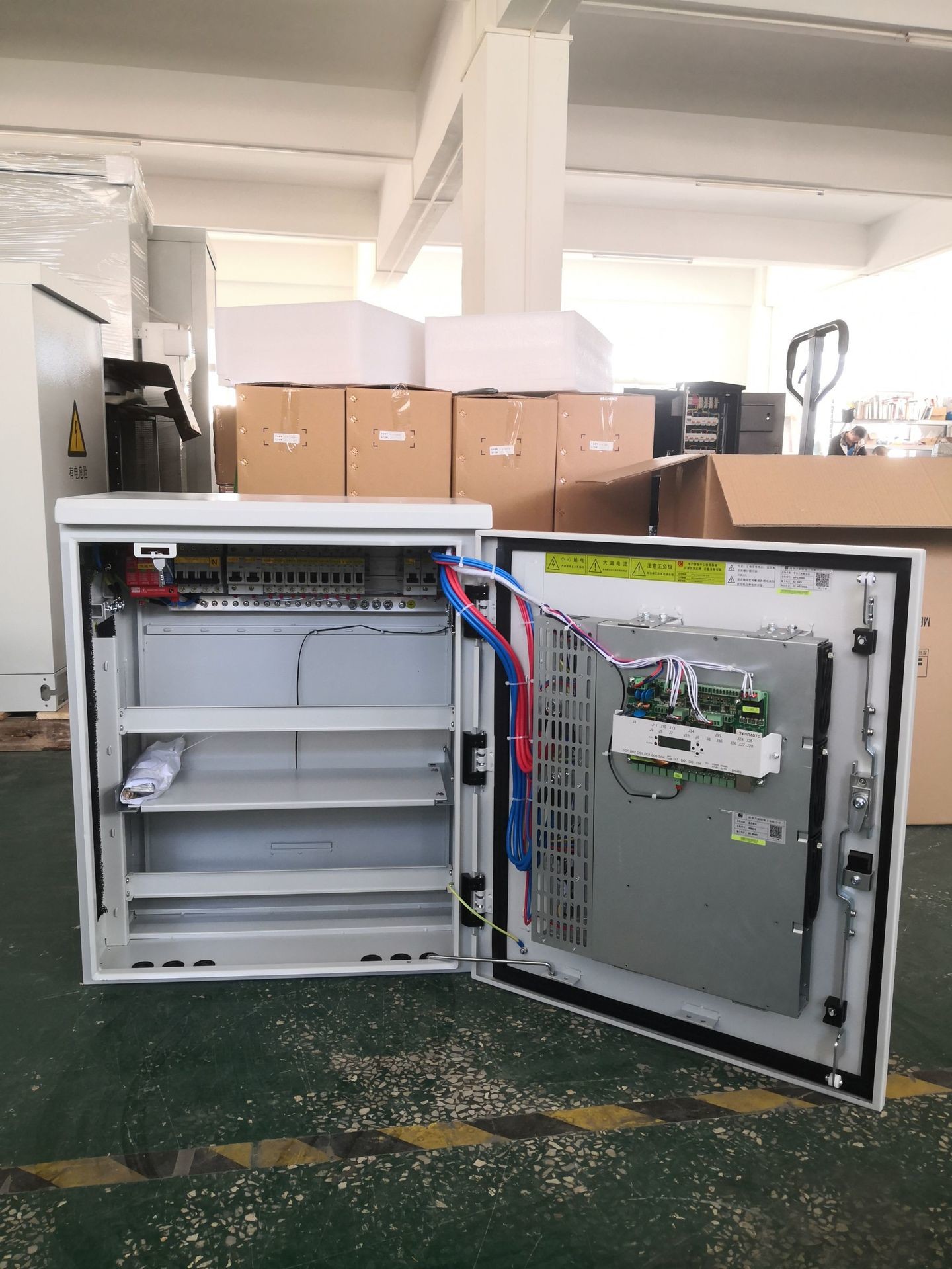

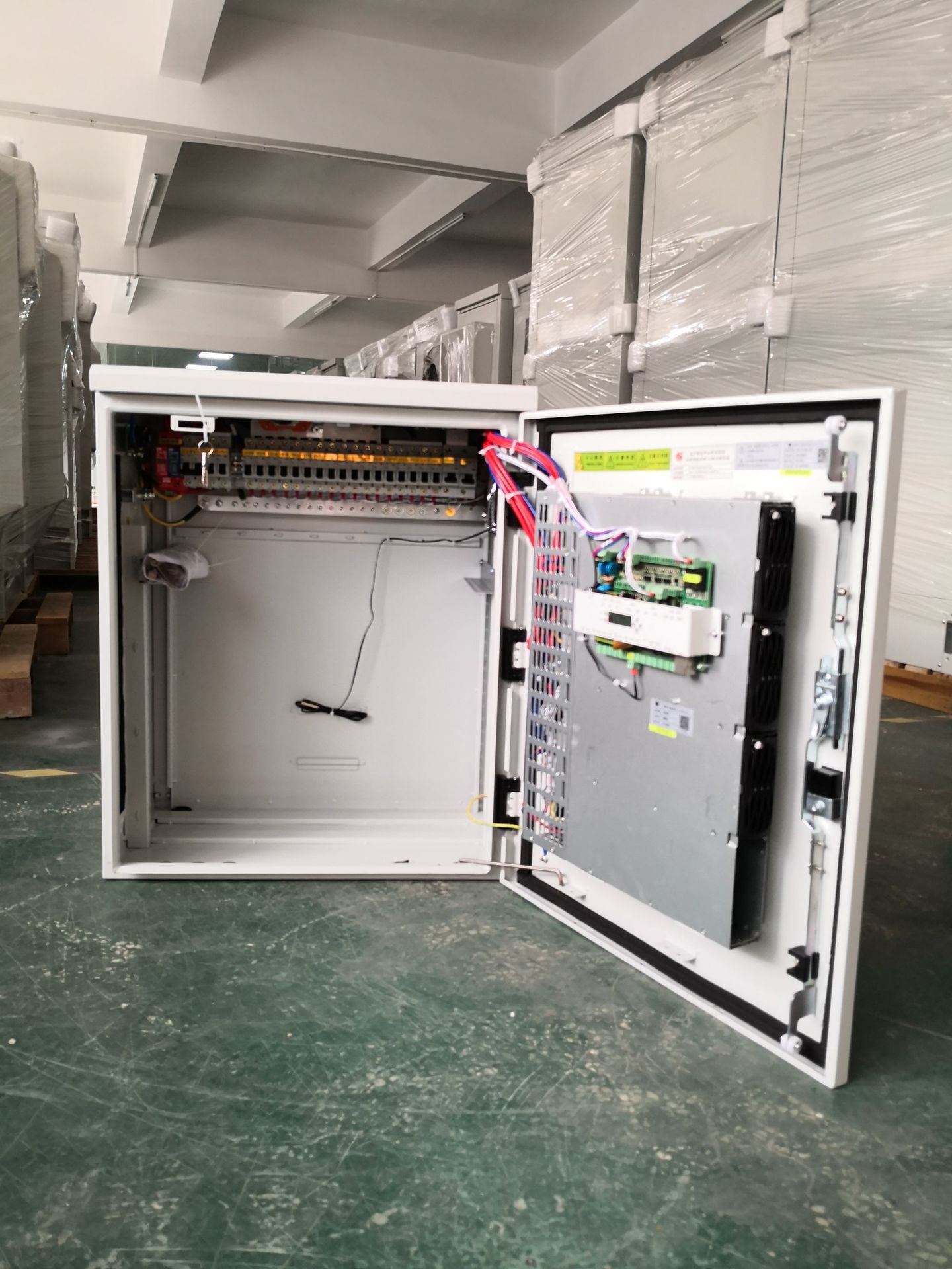

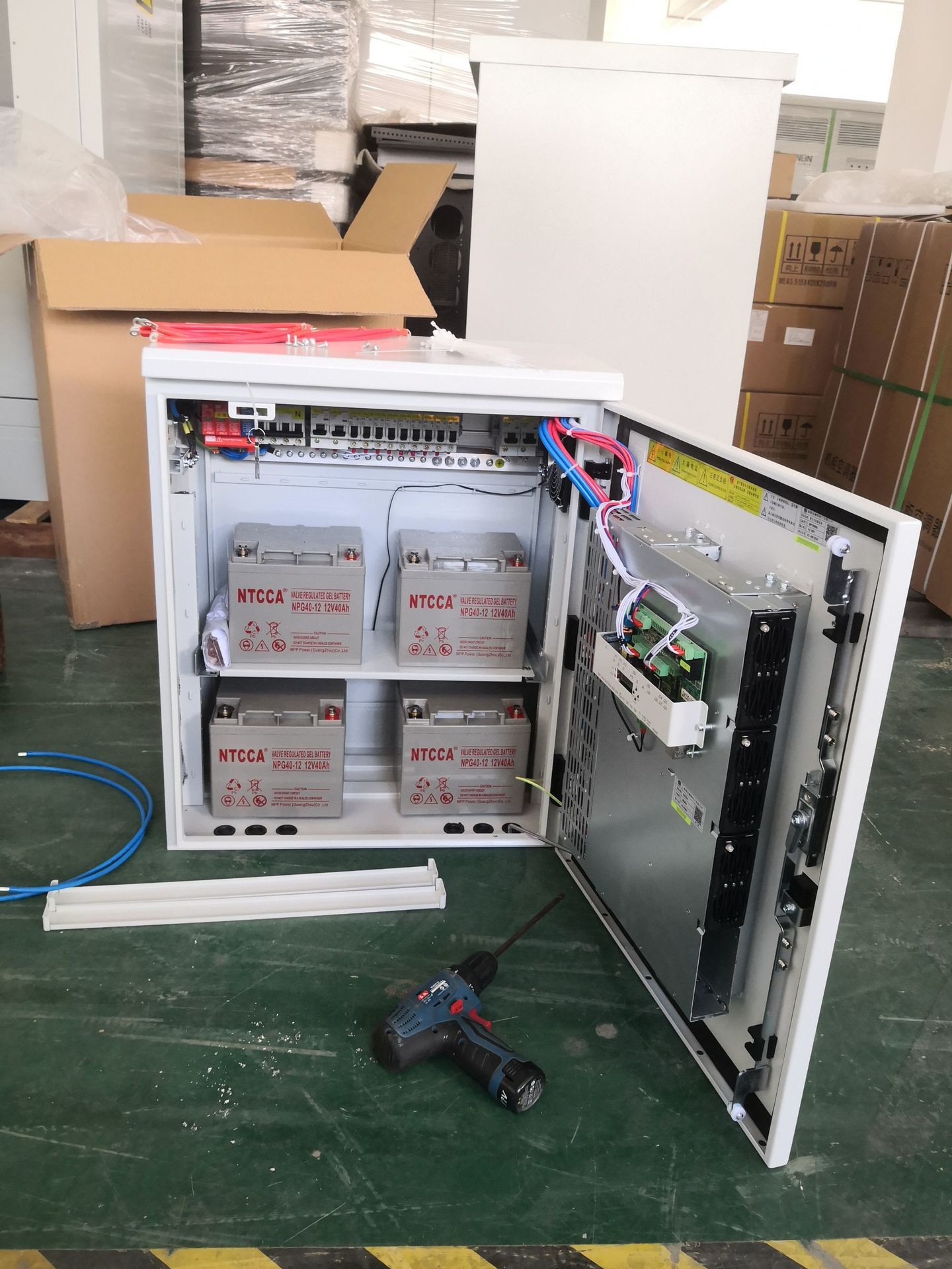

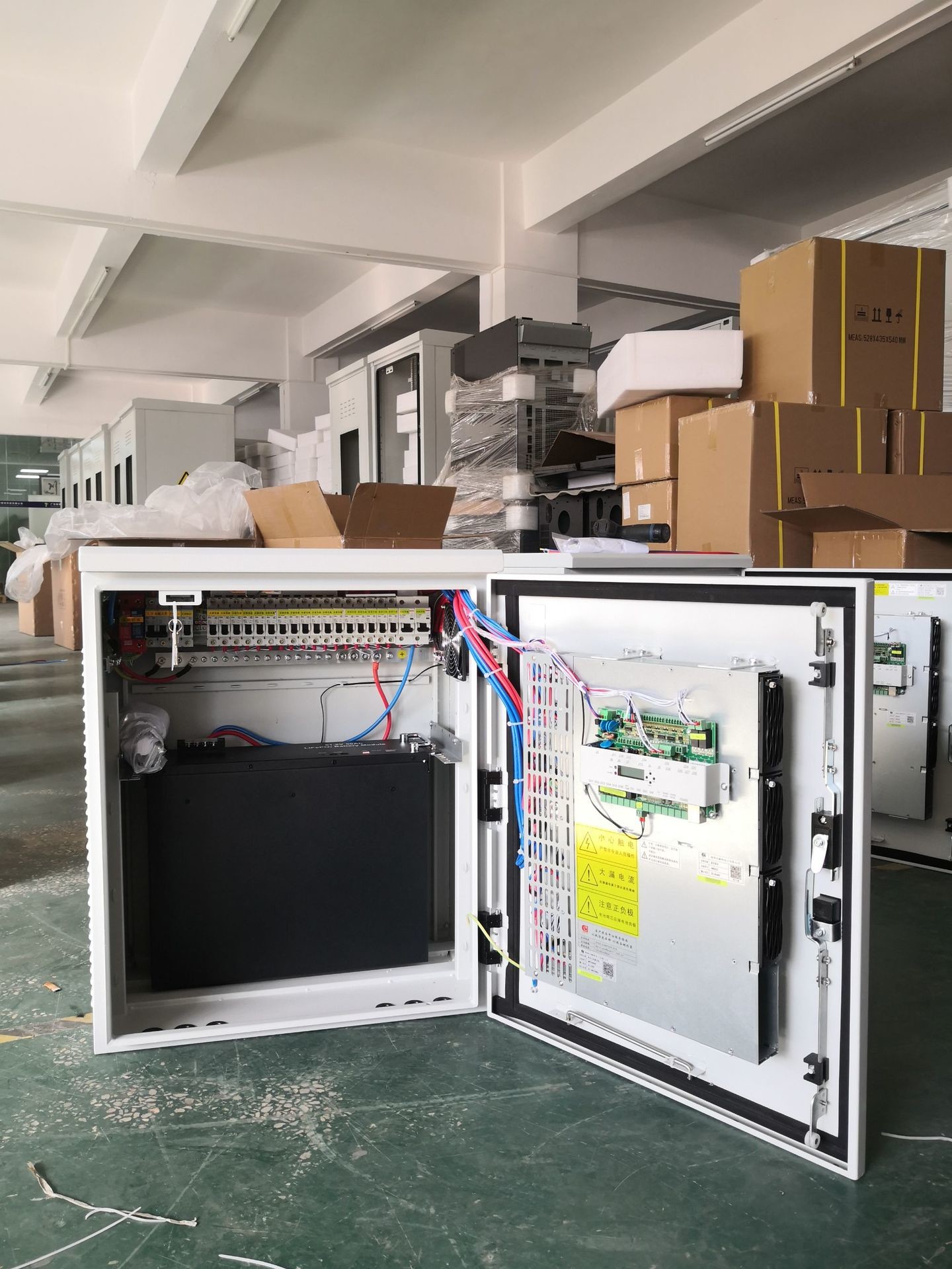

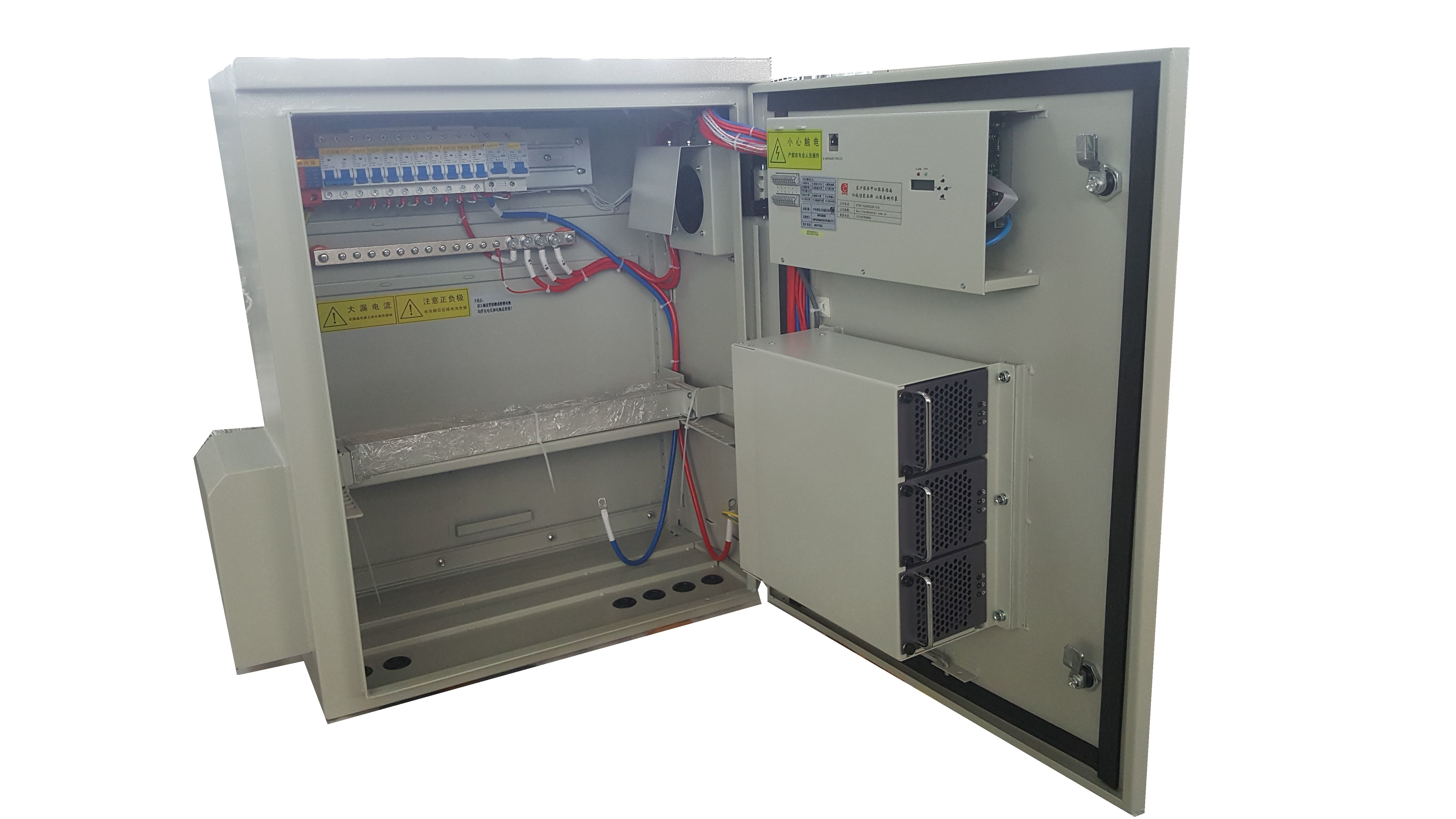

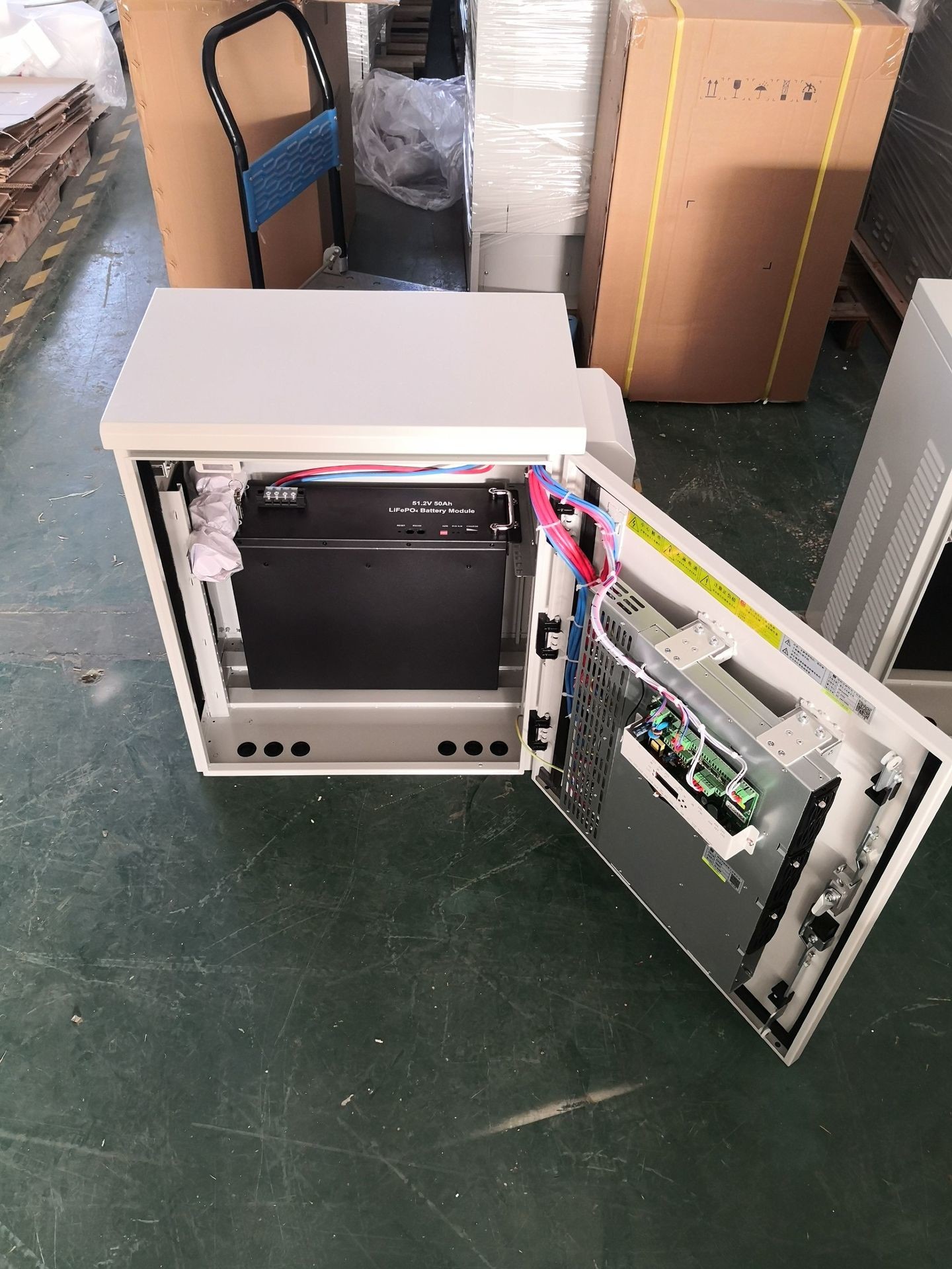

De afmetingen van het DX-P-150A-50AH muur gemonteerd stroomvoorziening systeem plug-in frame (hoogte * breedte * diepte) zijn 700mm * 580mm * 350mm. Het bestaat uit een AC distributie-eenheid, een monitoring-eenheid,een rechtgevende module-eenheid, en een DC-distributie-eenheid, en kan worden geïnstalleerd in de vloer, muur, paal, en andere manieren.ingebouwd temperatuurregelsysteemVoorziet in installatieruimte voor één set van 50AH ferro-elektrische batterijen of vier 38AH loodzuurbatterijen.

Monitoringsschema: Monitoring van de RS485-poorten in noord- en zuidrichtingen, droge contacten en detectie van batterijcellen (optioneel) allemaal geleid naar het monitoringspaneel

Operatiemethode en onderhoudsmethode: voorafgaand aan het onderhoud kan de rechtstellermodule warm worden verwisseld.

onderdeel configuratie Notities
AC-distributie-eenheid Mededeling inzake bliksembescherming Klasse C:20 tot en met 40KA 　
Communicatie-invoer 63A/2P*2 De grensbreukcapaciteit ICU ≥6kA, de kortcircuitsegmentatiecapaciteit Ics ≥6kA
Intelligente instrumenten (optioneel) DDS3366P-3Type eenfasige drieweg elektrische energiemeter Kan wisselstroomspanning, stroom, elektrische energie, drie-weg-invoer schakelaar waarden, enz. detecteren.
Rectificatormodule RM4850*3 　
Monitoring eenheid SM32 　
DC-distributie-eenheid Accu-schakelaar 100A/1P*2 De maximale breukcapaciteit Icu ≥ 20kA en de bedrijfsbreukcapaciteit Ics ≥ 15kA bij kortsluiting
Een keer uitzetten. 63A/1P*1;32/1P*2;20/1P*2 　
Verschillende gebruikersconfiguraties zijn optioneel
tweede ontkoppeling 20A/1P*1;10A/1P*2; Beperkte breukcapaciteit ICU ≥ 6 ka en lopende kortsluitcapaciteit ICS ≥ 6 ka
Gelijkstroomweerbescherming
Klasse C:10 tot en met 20KA		 Configuratie omvat bliksembeschermingsplaat
150AWandgebouwde stroomvoorziening Afmetingen: 700H * 350D * 580W, inclusief temperatuurregelsysteem 　



Milieustand



Milieuparameters
 Milieuvoorwaarden voor gebruik Omgevingsomstandigheden voor vervoer Omgevingsomstandigheden voor opslag in overeenstemming met Notities
type Parameter Eenheid Relevante normen
Weer externe temperatuur lage temperatuur °C -40 -40 - 25 YD/T1058-2000中 "-40°C kan op volle lading starten,
hoge temperatuur °C 45 70 55 4.1.1 en 4.1.2 "+55~+65°CLinear derating20%.
Temperatuurverschillen °C/min / 1 / ETS300019-2-2T2.3 　
luchtvochtigheid relatieve luchtvochtigheid % 5-90 90 ((40±2°C) / YD/T1058-2000 in het midden.1.3 Kortetermijntestvereisten: 0-95%, maximale waarde van 95%, niet-condenserend
　 luchtdruk lage druk Kpa 86 70 70 YD/T1058-2000 in het midden.1.4 Alleen van toepassing op modules
　 hoge atmosferische druk Kpa 106 106 106 　
Hoogte m ≤ 4000 Wanneer de hoogte 2000 m overschrijdt, daalt de temperatuur met 0,5 °C voor elke verhoging van 100 m





Elektrische kenmerken



　
　
1 Inputkenmerken
　
Reeksennummer project technische vereiste Eenheid Notities
1.1 Inlaatspanning 90 ¢ 300 Vac 176-300Vac volbelastingsuitgang, 90-175Vac verlaagdbelastingsuitgang
1.2 Maximale invoerstroom 57 Een 　
1.3 Invoerstroom 220 Vac Fase-spanning
1.4 Invoerspanningsfrequentie De typische waarde is 50/60. Hz 　
1.5 Invoervermogenfactor ≥ 0.99 　 Werktoestand met volle belasting
　
　
2 uitgangskenmerken
　
Reeksennummer project technische vereiste Eenheid Notities
2.1 Nominale uitgangsspanning - 54 Vdc IN220Vac
2.2 Uitgangsspanningsgebied -42 ¢ -58 Vdc Regulerbaar door middel van monitoring (testvoorwaarde: geen belasting)
2.3 Nominale uitgangsstroom 150 Een 　
2.4 Uitgangsclassificatievermogen 8.7 KW 　
2.5 Outputgolf en geluid ≤ 200 mVp-p De bandbreedte van de oscilloscoop moet 20 MHz zijn.
Probe parallel met condensator 10u+104
2.6 Start-outputvertraging 3 ¢ 8 S IN 220Vac,
2.7 Voltage-stabilisatie nauwkeurigheid ≤ ± 1% 　 　
2.8 Ruisindex Breedbandoverlast ≤ 100 mV 3.4 ¢ 150 kHz
Geluidsspanning ≤ 30 mV 150 ∼ 30 MHz
Gewicht van het telefoonbalans ≤ 2 mV 　
geluidsspanning
2.9 dynamiek overschrijdingsamplitude △V: ≤ 5 % Vo 25% ∼50% ∼25%
in reactie op hersteltijd △t: ≤ 500 μS Verandering van de belasting van 50%~75%~50%
2.1 Ongelijke stroomverdeling ≤ 5% 　 Module parallel 50% -100% nominale kracht
(Functionele modules kunnen parallel werken)
2.11 temperatuurcoëfficiënt ±0.02 %/°C 　
2.12 output-efficiëntie ≥ 95% 　 220Vac/Nummerbelasting (typische waarde), hoog-efficiëntiemodule
≥92% 　 220Vac/Nummerbelasting (typische waarde), universele module
≥ 87% 　 110VAC/nominale belasting
　
　
3 Alarm- en beschermpunten
　
Reeksennummer project technische vereiste Eenheid Notities
3.1 Systeeminvoeroverspanning 298 ± 5 VAC Automatisch herstelbaar, herstelpunt 290V±5V
3.2 Bescherming tegen ingangsspanning van modules ≥ 300 VAC 　
3.3 Systeeminvoer onderspanning 80 ± 5 VAC kan automatisch worden hersteld, herstelpunt 136V±5V
3.4 Bescherming tegen ingangsonderspanning van modules ≤ 85 VAC 　
3.5 Inlaatoverspanningsalarm 275 VAC Herstellen van het verschil naar 10V, standaardwaarde
3.6 Inlaatonderspanningsalarm 175 VAC Herstellen van het verschil naar 10V, standaardwaarde
3.7 Uitgangsoverspanningsalarm -58,0 V Vdc Herstelverschil van 0,5 V, standaardwaarde
3.8 Alarm voor uitgangsonderspanning -47,0 V Vdc Herstelverschil van 0,5 V, standaardwaarde
3.9 Bescherming tegen uitgangsoverspanning 2 Vdc Kan niet automatisch worden hersteld
3.1 Eenmalige afschakeling - 46 Vdc 　
3.11 Secundaire uitschakelbescherming - 43 jaar.2 Vdc 　
3.12 Aangezet met batterij automatisch 　 met een vermogen van meer dan 50 Vdc

Veiligheidsvoorschriften en EMC-kenmerken

Reeksennummer
 project Standaard (of testomstandigheden) Notities
1 anti-elektrisch Input-- Output 3000Vac/30mA/1min, Geen boogvorming, geen storing (systeemvereiste)
sterkte (Kan 50Hz weerstaan) Tijdens de test moeten de bliksembeschermingseenheid, de monitormodule en de rechtgevermodule worden verwijderd en moet de relatieve luchtvochtigheid ≤ 90% zijn bij een omgevingstemperatuur van 15-35 °C.
　 Invoer - Aarde met een vermogen van meer dan 50 W, 　
　 (Kan 50Hz weerstaan) 　
　 Invoer - Aarde 500Vac/30mA/1min, 　
2 isolatie Input-- Output ≥10MΩ@500Vdc Tijdens de test moet de bliksembeschermingseenheid, de monitormodule en de rechtgevermodule worden verwijderd en moet de test worden uitgevoerd bij een omgevingstemperatuur van 15-35 °C en een relatieve luchtvochtigheid van ≤ 90%.
weerstand Invoer - Aarde ≥10MΩ@500Vdc
Invoer - Aarde ≥10MΩ@500Vdc
3 Geluidsgeluid ≤ 55 dB 　
4 Leekstroom Als de lekstroom van een enkel module < 3,5 mA-systeem deze waarde overschrijdt, wordt deze gemarkeerd als "grote lekstroom moet eerst worden geaard". 　
5 Stralingsstoringemissies Klasse A Vervaardiging
Uitgevoerde intimidatie-emissies Klasse A Vervaardiging
Stroomharmonische emissie Klasse A ((Rectifier module) IEC 61000-3-2
6 Immuniteit tegen elektrostatische ontladingen een luchtontlading van 8 KV, IEC 61000-4-2
met een vermogen van niet meer dan 50 W,
Immuniteit tegen uitgestraald elektromagnetisch veld Niveau 3 IEC 61000-4-3
Elektrische snelle-impulsgroepimmuniteit Niveau 4 IEC 61000-4-4
Immuniteit tegen schokken LEVEL 4 判 IEC 61000-4-5
Conductieve immuniteit Niveau 3 IEC 61000-4-6
Spanningsverlaging, op korte termijn Selecteer volgens de normen IEC 61000-4-29
Interruptie- en bufferafweerbaarheid
Spanningsschommelingen en flikkeren PST: <1.00PST < 0.65DC < 3%, IEC 61000-3-3
DMX:<4%, d(t):<0.2S(module)
