Buitenmuurstroom Buitenenergieopslag Communicatie Stroomvoorziening/buitenmuurstroom
Beginselen van het energiesysteem
De systeeminvoer wordt via een 63A/2P schakelaar naar de invoer van de rectificatormodule gestuurd.
De rechtstellermodule werkt parallel en de gelijkstroomuitgang is via een busbar verbonden met twee back-upbatterijen en gelijkstroombelastingen.gebruikers voorzien van een aan/uit bedieningsfunctie voor elke belasting en bescherming tegen overbelasting en kortsluitingen.
Onder normale systeemomstandigheden,de verschillende parameters van de rectificatormodule en de distributie-eenheid worden door de bewakingsmodule bestuurd en werken volgens hun vooraf bepaalde parameters of gebruikersopdrachten;Als de elektriciteitsvoorziening uitvalt, schakelt het systeem over op de batterij.Wanneer de batterijspanning daalt naar een power-down spanning punt, controleert de monitoringsmodule de stopcontactor om de batterij te bedienen en de belasting af te sluiten; wanneer de batterijspanning daalt tot het batterijbeschermingsspanningspunt,de monitoringsmodule regelt de werking van de secundaire stopcontactor, waardoor de verbinding tussen het energiesysteem en de batterij wordt afgesloten en de batterij tegen overmatige ontlading wordt beschermd.Wanneer de externe elektriciteitsvoorziening is hersteld en de rechtstellermodule weer opstartDe monitoringsmodule kan de werkstatus van het gehele elektriciteitsdistributiesysteem detecteren en controleren.Gebruikersopdrachten kunnen worden uitgevaardigd via het toetsenbord op het monitoringsmodule paneelDe werkstatus en de parameters van het systeem kunnen worden weergegeven op het LCD-scherm van de monitoringsmodule, de lokale backend-pc en de centrale afstandsbediening..Het systeem kan verschillende omgevingsvariabelen verzamelen, waaronder rook, deurmagneten, onderdompeling in water, temperatuur en vochtigheid, door passende sensoren te configureren.
Algemene structuur

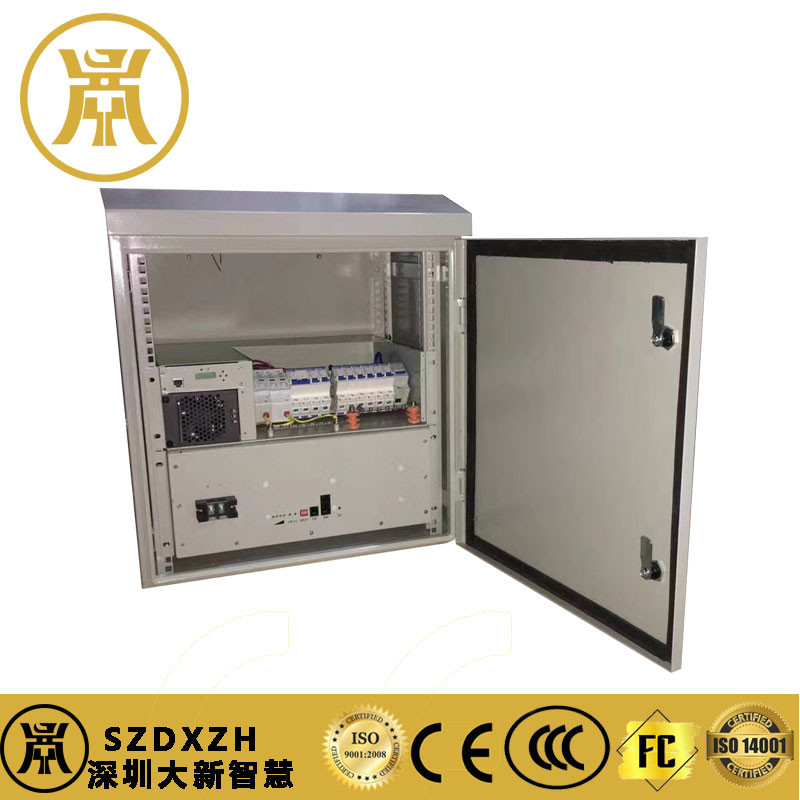

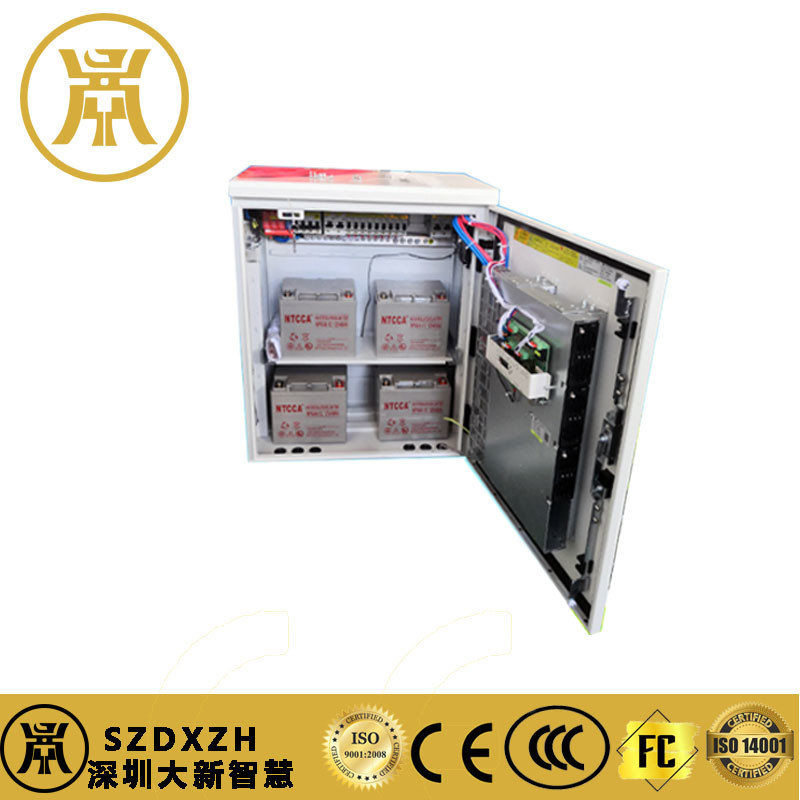

Het stroomvoorziening systeem plug-in frame (hoogte * breedte * diepte) zijn 700mm * 580mm * 350mm. Het bestaat uit een AC distributie-eenheid, een monitoring-eenheid, een rectifier module eenheid,en een gelijkstroomverspreidingsunitLinke en rechter luchtleidingen, module met ingebouwde ventilator voor gedwongen warmteafvoer, IP55, ingebouwde temperatuurregeling.Voorziet in installatieruimte voor één set van 50AH ferro-elektrische batterijen of vier 38AH loodzuurbatterijen.
Monitoringsschema: Monitoring van de RS485-poorten in noord- en zuidrichtingen, droge contacten en detectie van batterijcellen (optioneel) allemaal geleid naar het monitoringspaneel
Operatiemethode en onderhoudsmethode: voorafgaand aan het onderhoud kan de rechtstellermodule warm worden verwisseld.
onderdeel | configuratie | Notities | |
AC-distributie-eenheid | Mededeling inzake bliksembescherming | Klasse C:20 tot en met 40KA | |
Communicatie-invoer | 63A/2P*2 | De grensbreukcapaciteit ICU ≥6kA, de kortcircuitsegmentatiecapaciteit Ics ≥6kA | |
Intelligente instrumenten (optioneel) | DDS3366P-3Type eenfasige drieweg elektrische energiemeter | Kan wisselstroomspanning, stroom, elektrische energie, drie-weg-invoer schakelaar waarden, enz. detecteren. | |
Rectificatormodule | RM4850*3 | ||
Monitoring eenheid | SM32 | ||
DC-distributie-eenheid | Accu-schakelaar | 100A/1P*2 | De maximale breukcapaciteit Icu ≥ 20kA en de bedrijfsbreukcapaciteit Ics ≥ 15kA bij kortsluiting |
Een keer uitzetten. | 63A/1P*1;32/1P*2;20/1P*2 | ||
Verschillende gebruikersconfiguraties zijn optioneel | |||
tweede ontkoppeling | 20A/1P*1;10A/1P*2; | Beperkte breukcapaciteit ICU ≥ 6 ka en lopende kortsluitcapaciteit ICS ≥ 6 ka | |
Gelijkstroomweerbescherming | Klasse C:10 tot en met 20KA |
Configuratie omvat bliksembeschermingsplaat | |
150AWandgebouwde stroomvoorziening | Afmetingen: 700H * 350D * 580W, inclusief temperatuurregelsysteem |
Milieustand
Milieuparameters
|
Milieuvoorwaarden voor gebruik | Omgevingsomstandigheden voor vervoer | Omgevingsomstandigheden voor opslag | in overeenstemming met | Notities | |||
type | Parameter | Eenheid | Relevante normen | |||||
Weer | externe temperatuur | lage temperatuur | °C | -40 | -40 | - 25 | YD/T1058-2000中 | "-40°C kan op volle lading starten, |
hoge temperatuur | °C | 45 | 70 | 55 | 4.1.1 en 4.1.2 | "+55~+65°CLinear derating20%. | ||
Temperatuurverschillen | °C/min | / | 1 | / | ETS300019-2-2T2.3 | |||
luchtvochtigheid | relatieve luchtvochtigheid | % | 5-90 | 90 ((40±2°C) | / | YD/T1058-2000 in het midden.1.3 | Kortetermijntestvereisten: 0-95%, maximale waarde van 95%, niet-condenserend | |
luchtdruk | lage druk | Kpa | 86 | 70 | 70 | YD/T1058-2000 in het midden.1.4 | Alleen van toepassing op modules | |
hoge atmosferische druk | Kpa | 106 | 106 | 106 | ||||
Hoogte | m | ≤ 4000 | Wanneer de hoogte 2000 m overschrijdt, daalt de temperatuur met 0,5 °C voor elke verhoging van 100 m |
Elektrische kenmerken
|
|||||
1 Inputkenmerken | |||||
Reeksennummer | project | technische vereiste | Eenheid | Notities | |
1.1 | Inlaatspanning | 90 ¢ 300 | Vac | 176-300Vac volbelastingsuitgang, 90-175Vac verlaagdbelastingsuitgang | |
1.2 | Maximale invoerstroom | 57 | Een | ||
1.3 | Invoerstroom | 220 | Vac | Fase-spanning | |
1.4 | Invoerspanningsfrequentie | De typische waarde is 50/60. | Hz | ||
1.5 | Invoervermogenfactor | ≥ 0.99 | Werktoestand met volle belasting | ||
2 uitgangskenmerken | |||||
Reeksennummer | project | technische vereiste | Eenheid | Notities | |
2.1 | Nominale uitgangsspanning | - 54 | Vdc | IN220Vac | |
2.2 | Uitgangsspanningsgebied | -42 ¢ -58 | Vdc | Regulerbaar door middel van monitoring (testvoorwaarde: geen belasting) | |
2.3 | Nominale uitgangsstroom | 150 | Een | ||
2.4 | Uitgangsclassificatievermogen | 8.7 | KW | ||
2.5 | Outputgolf en geluid | ≤ 200 | mVp-p | De bandbreedte van de oscilloscoop moet 20 MHz zijn. | |
Probe parallel met condensator 10u+104 | |||||
2.6 | Start-outputvertraging | 3 ¢ 8 | S | IN 220Vac, | |
2.7 | Voltage-stabilisatie nauwkeurigheid | ≤ ± 1% | |||
2.8 | Ruisindex | Breedbandoverlast | ≤ 100 | mV | 3.4 ¢ 150 kHz |
Geluidsspanning | ≤ 30 | mV | 150 ∼ 30 MHz | ||
Gewicht van het telefoonbalans | ≤ 2 | mV | |||
geluidsspanning | |||||
2.9 | dynamiek | overschrijdingsamplitude | △V: ≤ 5 | % Vo | 25% ∼50% ∼25% |
in reactie op | hersteltijd | △t: ≤ 500 | μS | Verandering van de belasting van 50%~75%~50% | |
2.1 | Ongelijke stroomverdeling | ≤ 5% | Module parallel 50% -100% nominale kracht | ||
(Functionele modules kunnen parallel werken) | |||||
2.11 | temperatuurcoëfficiënt | ±0.02 | %/°C | ||
2.12 | output-efficiëntie | ≥ 95% | 220Vac/Nummerbelasting (typische waarde), hoog-efficiëntiemodule | ||
≥92% | 220Vac/Nummerbelasting (typische waarde), universele module | ||||
≥ 87% | 110VAC/nominale belasting | ||||
3 Alarm- en beschermpunten | |||||
Reeksennummer | project | technische vereiste | Eenheid | Notities | |
3.1 | Systeeminvoeroverspanning | 298 ± 5 | VAC | Automatisch herstelbaar, herstelpunt 290V±5V | |
3.2 | Bescherming tegen ingangsspanning van modules | ≥ 300 | VAC | ||
3.3 | Systeeminvoer onderspanning | 80 ± 5 | VAC | kan automatisch worden hersteld, herstelpunt 136V±5V | |
3.4 | Bescherming tegen ingangsonderspanning van modules | ≤ 85 | VAC | ||
3.5 | Inlaatoverspanningsalarm | 275 | VAC | Herstellen van het verschil naar 10V, standaardwaarde | |
3.6 | Inlaatonderspanningsalarm | 175 | VAC | Herstellen van het verschil naar 10V, standaardwaarde | |
3.7 | Uitgangsoverspanningsalarm | -58,0 V | Vdc | Herstelverschil van 0,5 V, standaardwaarde | |
3.8 | Alarm voor uitgangsonderspanning | -47,0 V | Vdc | Herstelverschil van 0,5 V, standaardwaarde | |
3.9 | Bescherming tegen uitgangsoverspanning | 2 | Vdc | Kan niet automatisch worden hersteld | |
3.1 | Eenmalige afschakeling | - 46 | Vdc | ||
3.11 | Secundaire uitschakelbescherming | - 43 jaar.2 | Vdc | ||
3.12 | Aangezet met batterij | automatisch | met een vermogen van meer dan 50 Vdc | ||
Veiligheidsvoorschriften en EMC-kenmerken | |||||
Reeksennummer
|
project | Standaard (of testomstandigheden) | Notities | ||
1 | anti-elektrisch | Input-- Output | 3000Vac/30mA/1min, | Geen boogvorming, geen storing (systeemvereiste) | |
sterkte | (Kan 50Hz weerstaan) | Tijdens de test moeten de bliksembeschermingseenheid, de monitormodule en de rechtgevermodule worden verwijderd en moet de relatieve luchtvochtigheid ≤ 90% zijn bij een omgevingstemperatuur van 15-35 °C. | |||
Invoer - Aarde | met een vermogen van meer dan 50 W, | ||||
(Kan 50Hz weerstaan) | |||||
Invoer - Aarde | 500Vac/30mA/1min, | ||||
2 | isolatie | Input-- Output | ≥10MΩ@500Vdc | Tijdens de test moet de bliksembeschermingseenheid, de monitormodule en de rechtgevermodule worden verwijderd en moet de test worden uitgevoerd bij een omgevingstemperatuur van 15-35 °C en een relatieve luchtvochtigheid van ≤ 90%. | |
weerstand | Invoer - Aarde | ≥10MΩ@500Vdc | |||
Invoer - Aarde | ≥10MΩ@500Vdc | ||||
3 | Geluidsgeluid | ≤ 55 dB | |||
4 | Leekstroom | Als de lekstroom van een enkel module < 3,5 mA-systeem deze waarde overschrijdt, wordt deze gemarkeerd als "grote lekstroom moet eerst worden geaard". | |||
5 | Stralingsstoringemissies | Klasse A | Vervaardiging | ||
Uitgevoerde intimidatie-emissies | Klasse A | Vervaardiging | |||
Stroomharmonische emissie | Klasse A ((Rectifier module) | IEC 61000-3-2 | |||
6 | Immuniteit tegen elektrostatische ontladingen | een luchtontlading van 8 KV, | IEC 61000-4-2 | ||
met een vermogen van niet meer dan 50 W, | |||||
Immuniteit tegen uitgestraald elektromagnetisch veld | Niveau 3 | IEC 61000-4-3 | |||
Elektrische snelle-impulsgroepimmuniteit | Niveau 4 | IEC 61000-4-4 | |||
Immuniteit tegen schokken | LEVEL 4 判 | IEC 61000-4-5 | |||
Conductieve immuniteit | Niveau 3 | IEC 61000-4-6 | |||
Spanningsverlaging, op korte termijn | Selecteer volgens de normen | IEC 61000-4-29 | |||
Interruptie- en bufferafweerbaarheid | |||||
Spanningsschommelingen en flikkeren | PST: <1.00PST < 0.65DC < 3%, | IEC 61000-3-3 | |||
DMX:<4%, d(t):<0.2S(module) |
